项目概况：
       河南某烟叶加工公司，谐波源主要来自两个配电室，负载为“打叶线”，是将烟叶中的杂质过滤掉，得到不含杂质的烟叶，这一过程是通过变频器以及电机等实现的，变频器是一个非常大的谐波源，因此给系统带来很严重的谐波污染和谐波干扰，必须进行谐波治理。
治理方案：

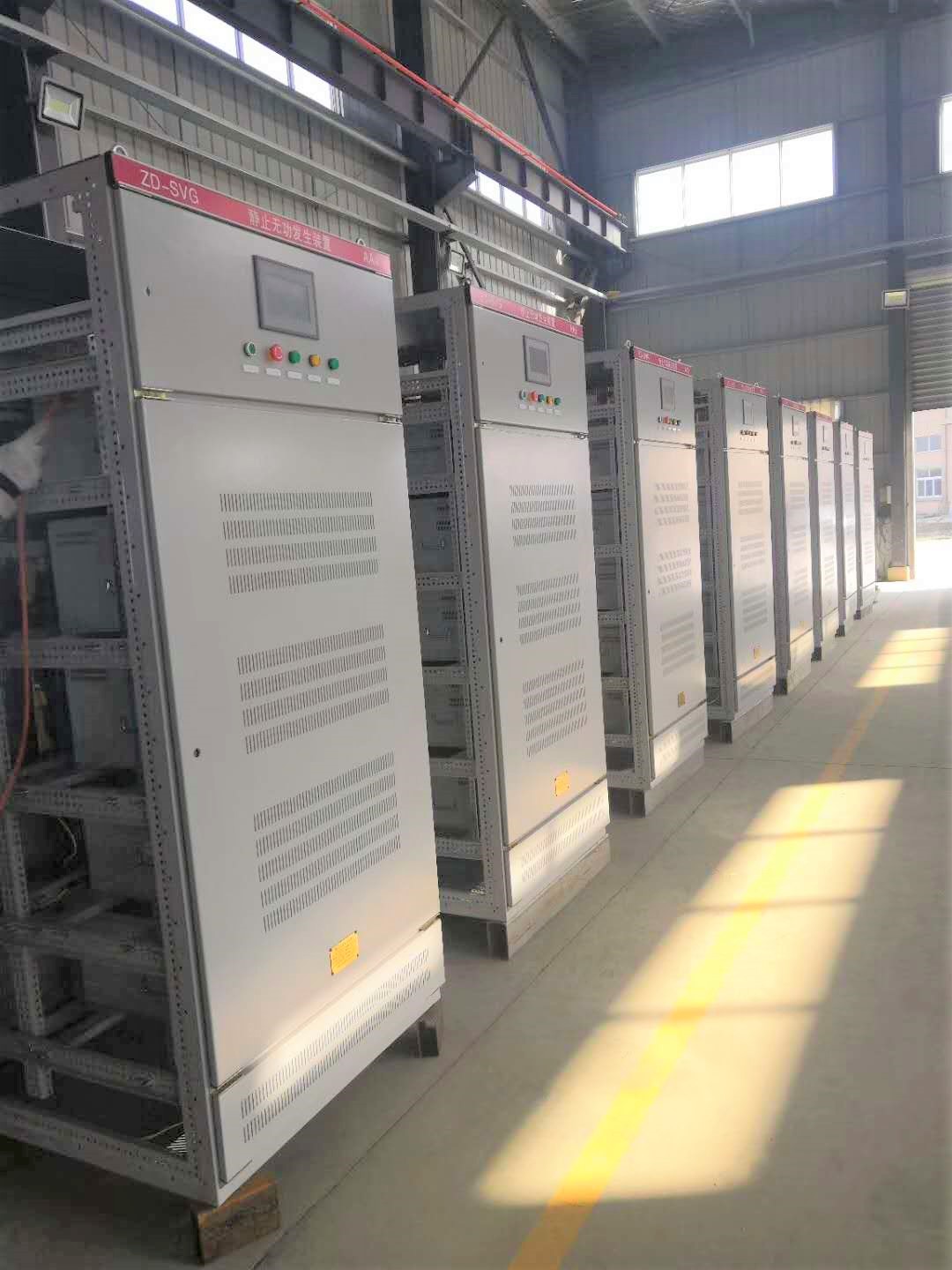

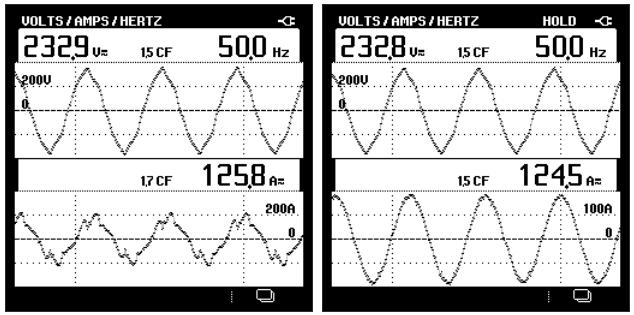

       根据我司技术人员的测试分析后，决定安装7台有源电力滤波器分别用在两个配电室：一号配电室两台，二号配电室5台，每台滤波器对应一条“打叶线”，这样的配置就可以达到有效抑制谐波，改善电网电能质量的目的。治理效果如下图所示：

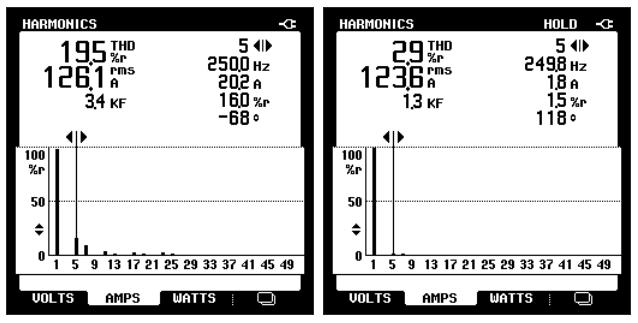

       从以上数据不难看出，在有源滤波器投入前，变频器相电流由补偿前的126.1A下降到123.6A，较滤波器投入前下降了5%；5次谐波电流从补偿前的20.2A下降至补偿后的1.8A，较之前下降了91%，由此可见，有源滤波器的投入达到了消谐的目的。
