概述
静止无功发生器（英文描述为：Static Var Generator，简称为SVG），SVG基于电压型逆变器原理，使用绝缘栅双极型晶体管（IGBT）来控制逆变交流电压的大小和相位，从而达到无功和谐波补偿的目的。由于IGBT的开关频率很高（可达几十kHz），所以SVG可以快速对无功负载进行补偿，同时可以达到非常高的补偿精度，SVG是目前无功功率控制领域内的卓越方案，相对于传统的以TSC为代表的SVC 相比 ,SVG 的调节速度更快（5ms以内的响应速度）, 补偿精度高（补偿后功率因数达到0.99以上），补偿方式灵活（既可以补偿感性无功也可以补偿容性无功） ,而且在采取PWM 技术等措施后可大大减少补偿电流中谐波的含量。



1.200V，400V，600V，750V，1140V，单台容量可达10Mvar
2.故障模块不影响正常模块的运行，并可带电更换，可靠性极高
3.模块化并联设计，各模块单元可单独或同时补偿无功
4.控制电压波动和闪变能力较强，阻尼电网谐振
5.采用PWM交错技术，自身谐波极低
6.增加容量，降低损耗，净化电网
7.响应速度快，小于5ms，自身功耗较低，占地面积小



1、两组外部CT接口，可以灵活配置应用方案以及方便现场的安装接线应用。
2、低功耗低噪声，采用PWM调速风扇，风扇转速随着输出进行调节。
3、选用品牌高温长寿命电解电容，在额定环境下确保产品寿命长达十年。封闭式强迫风道设计，将需要通风散热的区域与其它区域隔离，将怕灰尘的元器件与风道隔离，保证设备运行过程中温度处于比较低的水平，间接提高系统寿命。
4、24小时满载老化，确保设备出厂前进行充分的测试与考验。
5、PCB三防漆工艺满足潮湿，灰尘，等其它严酷环境的使用。
6、具备电容器投切控制接口。
7、补偿方式灵活，可同时补偿无功，谐波和不平衡。
8、支持多机并联，最多可以10台并联。

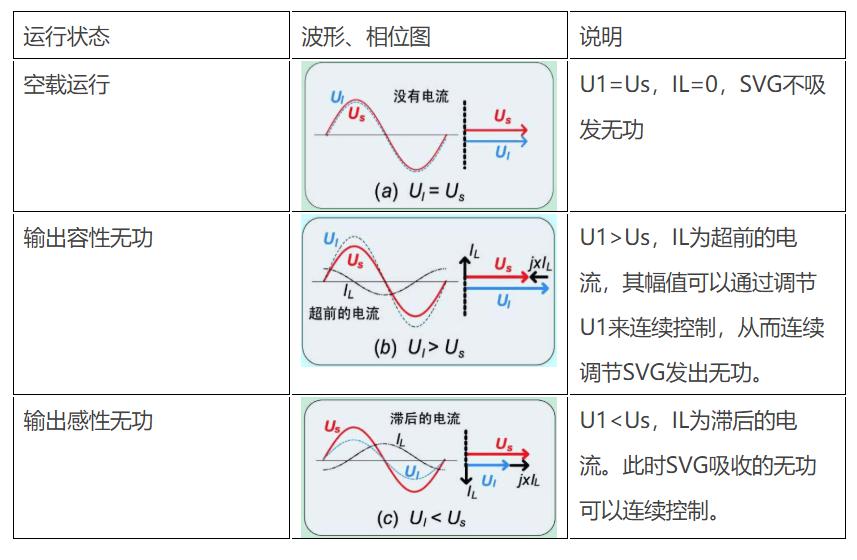

采用可关断电力电子器件（IGBT）组成自换相桥式电路，经过电抗器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流。迅速吸收或者发出所需的无功功率，实现快速动态调节无功的目的。SVG无功作为有源型补偿装置，不仅可以跟踪冲击型负载的冲击电流，而且可以对谐波电流也进行跟踪补偿。
